750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM

Name: 750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM
Brand: 750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM
SKU: SPS820F08HDM4
Rating: 4.6 (149 reviews)

Подробная информация о продукции

Номер модели: SPS820F08HDM4

Условия оплаты и доставки

Лучшая цена

Подробная информация о продукции

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                Модуль питания автомобилей 750V 820A, Модуль IGBT полного моста, Автомобильный электронный модуль OEM


Сертификации:	CE, FCC, RoHS	Цвет:	Черный
Совместимость:	Совместима с большинством современных транспортных средств	Подключение:	Проводные
Размеры:	Разница в зависимости от конкретного модуля	Функция:	Управление и мониторинг различных систем в транспортном средстве
Материал:	Пластик и металл	Операционная температура:	-40°C к 85°C
Рабочее напряжение:	12 В	Тип:	Электронный
Гарантия:	1 год	Вес:	Разница в зависимости от конкретного модуля

Сертификации:	CE, FCC, RoHS
Цвет:	Черный
Совместимость:	Совместима с большинством современных транспортных средств
Подключение:	Проводные
Размеры:	Разница в зависимости от конкретного модуля
Функция:	Управление и мониторинг различных систем в транспортном средстве
Материал:	Пластик и металл
Операционная температура:	-40°C к 85°C
Рабочее напряжение:	12 В
Тип:	Электронный
Гарантия:	1 год
Вес:	Разница в зависимости от конкретного модуля

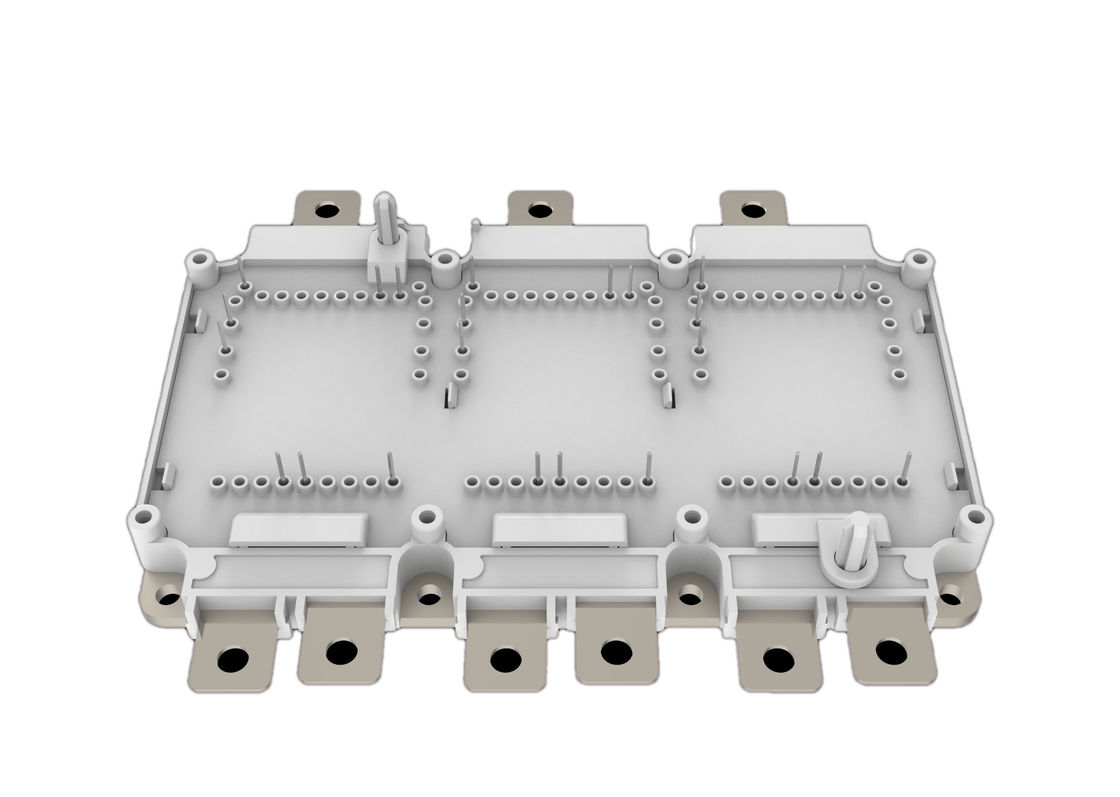

750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM

Сильная энергия DS-SPS820F08HDM4-S04090002

750 В 820A IGBT Полное Мост Модуль

750 В 820A IGBT

750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM 0

Особенности:

□ Технология 750В Trench+ Field Stop

□ Диоды с свободными колесами с быстрой и мягкой обратной рекуперацией

□ V_{CE ((sat)}с положительным температурным коэффициентом

□ Низкие потери при переключении

□ Прочность короткого замыкания

Типичный Применение:

□ Двигатели

□ Гибридные электромобили

□ Автомобильные приложения

□ коммерческие сельскохозяйственные транспортные средства

Пакет

Положение	Символ	Условия		Ценности			Единица
Испытательное напряжение изоляции	ВИЗОЛ	RMS, f = 0 Hz, t = 1 s		4.2			kV
Материал основной платы модуля				Ку
Внутренняя изоляция		(класс 1, IEC 61140) Основная изоляция (класс 1, IEC 61140)		Аль.₂О₃
Расстояние ползания	ДРЕПП	Терминал к теплоотводу		9.0			мм
	ДРЕПП	терминал к терминалу		9.0
Разрешение	Да, ясно.	Терминал к теплоотводу		4.5			мм
	Да, ясно.	терминал к терминалу		4.5
Сравнительный индекс отслеживания	CTI			> 200

Положение	Символ	Условия		Ценности			Единица
				Минуточку.	Тип.	Макс. Макс.
Модуль блуждающей индуктивности	LsCE				10		nH
Модульное сопротивление свинцу, терминалы - чип	RCC+EE		T_В= 25°C		0.75		mΩ
Температура хранения	Tstg			-40		125	°C
Момент установки для установки модуля	М4	основной пластинки для теплоотвода		1.8		2.2	Nm
	M3	ПКБ к каркасу		0.45		0.55	Nm
Вес	G				725		g

IGBT

Максимальная Рейтинговый Ценности

Положение	Символ	Условия		Ценности	Единица
Напряжение коллектора-излучателя	VCES		T_вж= 25°C	750	V
Максимальное напряжение порта-излучателя	VGES			± 20	V
Переходное напряжение порта-излучателя	VGES	t_p≤ 10μs, D=0.01		± 30	V
Внедренный ток коллектора	ICN			820	А.
Постоянный ток в коллекторе постоянного тока	Я..._В	T_F= 80°C, T_vjmax= 175°C		450	А.
Импульсный ток коллектора,tp ограничен T_jmax	ICpulse			1640	А.
Рассеивание энергии	Ptot		T_F=75°C	769	W

Положение	Символ	Условия		Ценности			Единица
Положение	Символ	Условия		Минуточку.	Тип.	Макс. Макс.	Единица
Напряжение насыщения коллектора-излучателя	VCE ((sat)	Я..._В=450A, V_ГЭ=15В	T_вж= 25°C		1.20	1.40	V
			T_вж=125°C		1.24
			T_вж= 150°C		1.27
		Я..._В=820A, V_ГЭ=15В	T_вж= 25°C		1.40	1.60
			T_вж=125°C		1.55
			T_вж= 150°C		1.60
Пороговое напряжение	VGE ((th)	V_CE=V_ГЭЯ..._В= 9,6mA		5.1	5.8	6.5	V
Ограничительный ток коллектора-излучателя	ICES	V_CE=750В, V_ГЭ=0В	T_вж= 25°C			100	μA
Ограничительный ток коллектора-излучателя	ICES	V_CE=750В, V_ГЭ=0В	T_вж= 150°C			5	mA
Ток утечки от порта-излучателя	IGES	V_CE=0V,V_ГЭ=±20В, T_вж= 25°C		-200.		200	nA
Сбор за вход	Q._G	V_CE= 400 В, I_В= 450 А, В_ГЭ=-8/+15В			1.6		μC
Внутренний резистор шлюза	RGint				0.8		Ω
Вводная емкость	Сие	V_CE=25В, V_ГЭ=0V, f =100kHz			42.4		nF
Выходная емкость	Коэ				3.1
Капацитет обратной передачи	Крес				0.8
Время задержки включения, индуктивная нагрузка	Включено	V_CC= 400 В,I_В=450A R_Гон= 2,5Ω, V_ГЭ=-8/+15В	T_вж= 25°C		90		n
			T_вж=125°C		92		n
			T_вж= 150°C		96		n
Время подъема, индуктивная нагрузка	t_r		T_вж= 25°C		64		n
			T_вж=125°C		68		n
			T_вж= 150°C		70		n
Время задержки отключения, индуктивная нагрузка	Тд ((отключено)	V_CC= 400 В,I_В=450A R_Гофф.= 5,1Ω, V_ГЭ=-8/+15В	T_вж= 25°C		520		n
			T_вж=125°C		580		n
			T_вж= 150°C		590		n
Время падения, индуктивная нагрузка	t_f		T_вж= 25°C		200		n
			T_вж=125°C		310		n
			T_вж= 150°C		320		n
Потеря энергии при включении на импульс	Эон	V_CC= 400 В,I_В=450A R_G= 2,5Ω,R_Гофф.= 5,1Ω V_ГЭ=-8/+15В	T_вж= 25°C		15.0		mJ
			T_вж=125°C		18.0		mJ
			T_вж= 150°C		20.0		mJ
Выключить потерю энергии на импульс	Еоф		T_вж= 25°C		33.5		mJ
			T_вж=125°C		41.0		mJ
			T_вж= 150°C		43.0		mJ

Положение	Символ	Условия		Ценности			Единица
Положение	Символ	Условия		Минуточку.	Тип.	Макс. Макс.	Единица
Данные SC	МКК	V_ГЭ≤ 15 В, В_CC=400В	tp≤3μs T_вж= 150°C			5400	А.
Тепловое сопротивление IGBT, жидкость охлаждения соединения	RthJF					0.13	К / В
Операционная температура	TJop			-40		175	°C

Диод

Максимальная Рейтинговый Ценности

Положение	Символ	Условия		Ценности	Единица
Повторяющееся обратное напряжение	VRRM		T_вж= 25°C	750	V
Внедренный переходный ток	ICN			820	А.
Постоянный постоянный ток вперед	Я..._F	T_F= 80°C, T_vjmax= 175°C		450	А.
Диодный импульсный ток,tp ограниченный T_Jmax	IFpulse			1640	А.

Характеристика Ценности

Положение	Символ	Условия		Ценности			Единица
				Минуточку.	Тип.	Макс. Макс.
Напряжение вперед	V_F	Я..._F= 450 А, В_ГЭ=0В	T_вж= 25°C		1.20	1.60	V
			T_вж=125°C		1.16
			T_вж= 150°C		1.14
		Я..._F=820A, V_ГЭ=0В	T_вж= 25°C		1.42	1.80
			T_вж=125°C		1.43
			T_вж= 150°C		1.44
Время обратного восстановления	trr	Я..._F=450А ДИ_F/dt=-6700A/μs (T)_вж=150°C) V_R= 400 В, V_ГЭ=-8В	T_вж= 25°C		122		n
			T_вж=125°C		160
			T_вж= 150°C		172
Пиковый обратный рекуперативный ток	IRRM		T_вж= 25°C		295		А.
			T_вж=125°C		360
			T_вж= 150°C		375
Сбор за возврат средств	QRR		T_вж= 25°C		28.5		μC
			T_вж=125°C		40.5
			T_вж= 150°C		43.5
Потери энергии обратной рекуперации на импульс	Эрек		T_вж= 25°C		6.2		mJ
			T_вж=125°C		11.7
			T_вж= 150°C		13.2
Тепловое сопротивление диодов, жидкость охлаждения с соединением	RthJFD					0.25	К / В
Операционная температура	TJop			-40		175	°C

НТК-термистор

Характеристика Ценности

Положение

Символ

Условия

Ценности

Единица

Номинальное сопротивление

R25

T_В= 25°C

5.00

kΩ

Значение B

R25/50

3375

Выпуск характеристика (типичная) Выпуск характерный (типичный)

Я..._В= f (V_CE) Т_вж= 150°C

750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM 5

IGBT

Перевод характеристика (типичная) Потери переключения IGBT (типичная)

Я..._В= f (V_ГЭ) V_CE= 20В E = f (R_G)

V_ГЭ= -8/+15В, I_В= 450A, V_CE= 400 В

750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM 6

IGBT(RBSOA)

Потери переключения IGBT (типичные) Обратные предвзятость безопасно работающий Площадь (RBSOA)

E = f (I_В) I_В=f (V)_CE)

V_ГЭ= -8/+15В, R_Гон= 2,5Ω,R_Гофф.= 5.1Ω, V_CE= 400 В_ГЭ= -8/+15В, R_Гоф= 5,1Ω, T_вж= 150°C

750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM 7

Типичный емкость как Функция коллектор-эмитент напряжение (типичный)

C = f (V)_CE) V_ГЭ= f (Q_G)

f = 100 кГц, V_ГЭ= 0V I_В= 450A, V_CE= 400 В

750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM 8

IGBT

IGBT преходящий тепловая Импеданс Вперед характеристика из Диод (типичный)

Zth(j-c) = f (t) I_F= f (V_F)

750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM 9

Потери переключения Диод (типичный) Потери переключения Диод (типичный)

Е_Рекс= f (R_G) E_Рекс= f (I_F)

Я..._F= 450A, V_CE= 400 В R_G= 2,5Ω, V_CE= 400 В

750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM 10

Диод преходящая тепловая Импеданс NTC-Термистор-температура характеристика (типичный)

Zth(j-c) = f (t) R = f (T)

750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM 11

Модуль IGBT в инверторе представляет собой компактную сборку, содержащую изолированные биполярные транзисторы (IGBT) и другие компоненты.IGBT играют решающую роль в переключении и преобразовании постоянного тока (DC) в переменный ток (AC) в устройствах, таких как двигателиМодуль упрощает интеграцию, а правильное охлаждение имеет важное значение для эффективности и надежности.

Круговая диаграмма заголовок

750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM 12

Пакет Очертания

750V 820A Модули питания автомобилей Электронный полный мост IGBT Модуль OEM 14

Размеры в мм
