1200В 12мΩ Сик Мощность Мосфета Дискреты DS-SPS12MA12E4S

Name: 1200В 12мΩ Сик Мощность Мосфета Дискреты DS-SPS12MA12E4S
Brand: 1200В 12мΩ Сик Мощность Мосфета Дискреты DS-SPS12MA12E4S
SKU: SPS12MA12E4S
Rating: 4.7 (133 reviews)

Подробная информация о продукции

Номер модели: SPS12MA12E4S

Условия оплаты и доставки

Лучшая цена

Подробная информация о продукции

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Мосфет мощностью 1200 Вт, Дискреты SiC 1200 V, Специализированный Сик Мосфет


Нынешний рейтинг:	40А	Обязанность ворот:	120nC
Напряжение тока порога ворот:	4V	Изоляционное напряжение:	2500V
без свинца:	Да, да.	Стил монтажа:	Через дыру
Сопротивление На-государства:	0.015Ω	Тип упаковки:	TO-247
Обратное время восстановления:	25ns	Соответствует требованиям Rohs:	- Да, конечно.
Короткое замыкание выдерживает время:	10 мкм	частота переключения:	100 кГц
Температурный диапазон:	-40°C до 175°C	Направление напряжения:	1200 В

Нынешний рейтинг:	40А
Обязанность ворот:	120nC
Напряжение тока порога ворот:	4V
Изоляционное напряжение:	2500V
без свинца:	Да, да.
Стил монтажа:	Через дыру
Сопротивление На-государства:	0.015Ω
Тип упаковки:	TO-247
Обратное время восстановления:	25ns
Соответствует требованиям Rohs:	- Да, конечно.
Короткое замыкание выдерживает время:	10 мкм
частота переключения:	100 кГц
Температурный диапазон:	-40°C до 175°C
Направление напряжения:	1200 В

1200В 12мΩ Сик Мощность Мосфета Дискреты DS-SPS12MA12E4S

Силовая установка DS-SPS12MA12E4S

1200 В 12 мΩ SiC MOSFET

1200В 12мΩ Сик Мощность Мосфета Дискреты DS-SPS12MA12E4S 0

Особенности:

□ Высокое блокировочное напряжение с низким сопротивлением включения

□ Высокоскоростное переключение с низкой емкостью

□ Быстрый внутренний диод с низкой обратной рекуперацией (Qrr)

Типичный Применение:

□ ПВ-инверторы

□ Зарядные батареи

□ Системы хранения энергии

□ Промышленное энергоснабжение

□ Промышленные двигатели

Максимальная Рейтинги @Tc=25°C (если только В противном случае Уточняется)

Положение	Символ	Условия	Ценности	Единица
Напряжение источника отвода	VDSmax	VGS=0V, ID=100μA	1200	V
Напряжение порта-источника	VGSop	Статика	-5/+20	V
Максимальное напряжение порта-источника	VGSmax	Статика	-8/+22	V
Постоянный отток	Идентификация	VGS=20V, Tc=25°C	214	А.
Постоянный отток	Идентификация	VGS=20V, Tc=100°C	151	А.
Импульсный отводный ток	ID ((пульс)	Ширина импульса tp ограничена Tjmax	400	А.
Распределение власти	ПД	TC=25°C, Tj=175°C	938	W
Диапазон рабочего пересечения	Tj		-55 до +175	°C
Диапазон температуры хранения	Tstg		-55 до +175	°C

Электрические Характеристики @Tc=25°C (если только В противном случае Уточняется)

Положение	Символ	Условия	Ценности минуты. Тип. Макс.			Единица
Напряжение отключения источника отвода	V ((BR) DSS	VGS=0V, ID=100μA	1200	-	-	V
Пороговое напряжение	VGS ((th)	VDS=VGS, ID=40mA	2.0	2.7	3.5	V
Пороговое напряжение	VGS ((th)	VDS=VGS, ID=40mA, Tj=175°C	-	1.9	-	V
Напряжение отхода от нулевого выхода	IDSS	VDS=1200V, VGS=0V	-	2	100	μA
Ток утечки от источника входа	IGSS	VGS=20V, VDS=0V	-	10	100	nA
Сопротивление источника оттока на состоянии	RDS (включено)	VGS=20V, ID=100A	-	12	20	mΩ
		VGS=20V, ID=100A, Tj=175°C	-	20	-
		VGS=18V, ID=100A	-	13	25
		VGS=18V, ID=100A, Tj=175°C	-	21	-
Транспроводность	гфс	VDS=20V, IDS=100A	-	60	-	S
Транспроводность	гфс	VDS=20V, IDS=100A, Tj=175°C	-	52	-	S
Энергия переключения включения (FWD корпусного диода)	Эон	VDS=800V,VGS=-5V/20V, ID=100A, RG(ext)=5Ω, L=100μH, Tj=25°C FWD=SPS12MA12E4S	-	5.2	-	mJ
Энергия переключения отключения (FWD корпусного диода)	Еоф		-	3.7	-	mJ
Время задержки включения	Включено	VDD=800V, VGS=-5V/20V, ID=100A,RG(ext)=5Ω, L=100μH	-	24	-	n
Время подъема	Тр		-	149	-
Время задержки отключения	Тд ((отключено)		-	145	-
Время осени	Тф		-	49	-
Входной к источнику зарядки	Qgs	VDS=800V, VGS=-5V/20V, ID=100A	-	215	-	nC
Загрузка от шлюза до отвода	Qgd		-	179	-
Общая плата за шлюз	Qg		-	577	-
Вводная емкость	Сисс	VGS=0V, VDS=1000V f=1MHz VAC=25mV	-	8330	-	pF
Выходная емкость	Косс		-	343	-
Капацитет обратной передачи	КРСС		-	57	-
COSS - накопленная энергия	Эосс		-	217	-	μJ
Сопротивление внутренних ворот	RG ((int)	f=1MHz, VAC=25mV	-	0.8	-	Ω

Обратно. Диод Характеристики @Tc=25°C (если только В противном случае Уточняется)

Положение Символ		Условия	Ценности Единица минуты. Тип. Макс.
Диодное напряжение вперед	ВСД	VGS=-5V, ISD=50A	-	4.7	7	V
Диодное напряжение вперед	ВСД	VGS=-5V, ISD=50A, Tj=175°C	-	3.8	-	V
Постоянный диодный прямой ток	ИС	VGS=-5V	-	214	-	А.
Время восстановления	trr	VGS=-5V,	-	46	-	n
Сбор за возврат средств	Кррр	ISD=100A,	-	1	-	nC
Пиковый обратный восстановительный ток	Иррм	VR=800В, di/dt=1597A/μs	-	37	-	А.

Обратно. Диод Характеристики @Tc=25°C (если только В противном случае Уточняется)

Положение Символ		Условия	Ценности Единица
Тепловое сопротивление от соединения до корпуса	RθJC		-	0.16	-	°C/W
Тепловое сопротивление от соединения к окружающей среде	RθJA		-	32	-	°C/W

Типичная производительность

1200В 12мΩ Сик Мощность Мосфета Дискреты DS-SPS12MA12E4S 4

1200В 12мΩ Сик Мощность Мосфета Дискреты DS-SPS12MA12E4S 5

1200В 12мΩ Сик Мощность Мосфета Дискреты DS-SPS12MA12E4S 6

Типичная производительность

Типичная производительность

Это 1200В Кремниевой карбидный (SiC) MOSFET с сопротивлением 12 миллиомм (12mΩ).что делает их подходящими для эффективных энергетических электронных приложений, таких как высокочастотные преобразователи и электромобили.

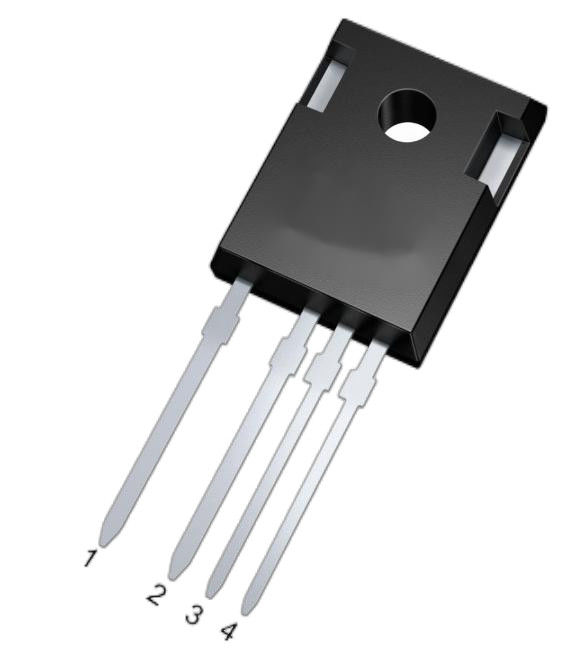

Пакет Конспект: TO-247-4 л

1200В 12мΩ Сик Мощность Мосфета Дискреты DS-SPS12MA12E4S 18

1200В 12мΩ Сик Мощность Мосфета Дискреты DS-SPS12MA12E4S 19
