1200В гибридный Си-Си дискретный Мосфет DS-SPS40MA12E4S-S03130001 V1.0

Name: 1200В гибридный Си-Си дискретный Мосфет DS-SPS40MA12E4S-S03130001 V1.0
Brand: 1200В гибридный Си-Си дискретный Мосфет DS-SPS40MA12E4S-S03130001 V1.0
SKU: SPS40MA12E4S
Rating: 4.9 (168 reviews)

Подробная информация о продукции

Номер модели: SPS40MA12E4S

Условия оплаты и доставки

Лучшая цена

Подробная информация о продукции

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Дискреты гибридных Си-Си 1200 В, Сик Мосфет 1200 В, Дискреты с гибридным SiC OEM


Падение напряжения на диоде корпуса:	1,5 В	Нынешний рейтинг:	20А
Обязанность ворот:	20nC	Напряжение тока порога ворот:	4V
Изоляционное напряжение:	2500V	Максимальная температура соединения:	175°C
Сопротивление На-государства:	0.1Ω	Емкость выхода:	50pF
Тип упаковки:	TO-247	Обратное время восстановления:	20ns
Короткое замыкание выдерживает время:	10 мкм	частота переключения:	100 кГц
Температурный диапазон:	-55°C к +175°C	Направление напряжения:	1200 В

Падение напряжения на диоде корпуса:	1,5 В
Нынешний рейтинг:	20А
Обязанность ворот:	20nC
Напряжение тока порога ворот:	4V
Изоляционное напряжение:	2500V
Максимальная температура соединения:	175°C
Сопротивление На-государства:	0.1Ω
Емкость выхода:	50pF
Тип упаковки:	TO-247
Обратное время восстановления:	20ns
Короткое замыкание выдерживает время:	10 мкм
частота переключения:	100 кГц
Температурный диапазон:	-55°C к +175°C
Направление напряжения:	1200 В

1200В гибридный Си-Си дискретный Мосфет DS-SPS40MA12E4S-S03130001 V1.0

Сильная энергия DS-SPS40MA12E4S-S03130001 V1.0

1200 В 40 мΩ SiC MOSFET

1200В гибридный Си-Си дискретный Мосфет DS-SPS40MA12E4S-S03130001 V1.0 0

Особенности:

□ Высокое блокировочное напряжение с низким сопротивлением включения

□ Высокоскоростное переключение с низкой емкостью

□ Быстрый внутренний диод с низкой обратной рекуперацией (Qrr)

Типичный Применение:

□ ПВ-инверторы

□ Зарядные батареи

□ Системы хранения энергии

□ Промышленное энергоснабжение

□ Промышленные двигатели

Максимальная Рейтинги @Tc=25°C (если только В противном случае Уточняется)

Положение	Символ	Условия	Ценности	Единица
Напряжение источника отвода	VDSmax	VGS=0V, ID=100μA	1200	V
Напряжение порта-источника	VGSop	Статика	-5/+20	V
Максимальное напряжение порта-источника	VGSmax	Статика	-8/+22	V
Постоянный отток	Идентификация	VGS=20V, Tc=25°C	75	А.
Постоянный отток	Идентификация	VGS=20V, Tc=100°C	53
Импульсный отводный ток	ID ((пульс)	Ширина импульса tp ограничена Tjmax	120	А.
Распределение власти	ПД	TC=25°C, Tj=175°C	366	W
Диапазон рабочего пересечения	Tj		-55 до +175	°C
Диапазон температуры хранения	Tstg		-55 до +175	°C

Электрические Характеристики @Tc=25°C (если только В противном случае Уточняется)

Положение	Символ	Условия	минуты.	Ценности Тип.	Макс.	Единица
Напряжение отключения источника отвода	V ((BR) DSS	VGS=0V, ID=100μA	1200	-	-	V
Пороговое напряжение	VGS ((th)	VDS=VGS, ID=10mA	2.0	2.8	3.5	V
Пороговое напряжение	VGS ((th)	VDS=VGS, ID=10mA, Tj=175°C	-	1.9	-	V
Напряжение отхода от нулевого выхода	IDSS	VDS=1200V, VGS=0V	-	1	100	μA
Ток утечки от источника входа	IGSS	VGS=20V, VDS=0V	-	10	100	nA
Сопротивление источника оттока на состоянии	RDS (включено)	VGS=20V, ID=35A	-	40	60	mΩ
		VGS=20V, ID=35A, Tj=175°C	-	64	-
		VGS=18V, ID=35A	-	43	70
		VGS=18V, ID=35A, Tj=175°C	-	67	-
Транспроводность	гфс	VDS=20V, IDS=35A	-	20	-	S
Транспроводность	гфс	VDS=20V, IDS=35A, Tj=175°C	-	18	-	S
Энергия переключения включения (FWD корпусного диода)	Эон	VDS=800В, VGS=-5V/20V, ID=35A,	-	635	-
		VDS=800В, VGS=-5V/20V, ID=35A,
Энергия переключения отключения (FWD корпусного диода)	Еоф	RG ((ext) = 2,5Ω, L=200μH, Tj=25°C FWD=SPS40MA12E4S	-	201	-	μJ
Время задержки включения	Включено		-	9	-
Время подъема	Тр	VDD=800В,	-	30	-
Время подъема	Тр	VGS=-5V/20V, ID=35A,	-	30	-	n
Время задержки отключения	Тд ((отключено)	VGS=-5V/20V, ID=35A,	-	31	-	n
Время задержки отключения	Тд ((отключено)	RG ((ext) = 2,5Ω, L=200μH	-	31	-
Время осени	Тф		-	12	-
Входной к источнику зарядки	Qgs	VDS=800V, VGS=-5V/20V, ID=35A	-	40	-
Загрузка от шлюза до отвода	Qgd		-	60	-	nC
Общая плата за шлюз	Qg		-	163	-
Вводная емкость	Сисс	VGS=0V, VDS=1000V f=1MHz VAC=25mV	-	2534	-	pF
Выходная емкость	Косс		-	110	-
Капацитет обратной передачи	КРСС		-	26	-
COSS - накопленная энергия	Эосс		-	70	-	μJ
Сопротивление внутренних ворот	RG ((int)	f=1MHz, VAC=25mV	-	1.6	-	Ω

Обратно. Диод Характеристики @Tc=25°C (если только В противном случае Уточняется)

Положение	Символ	Условия	минуты.	Ценности Тип.	Макс.	Единица
Диодное напряжение вперед	ВСД	VGS=-5V, ISD=20A	-	4.9	7	V
Диодное напряжение вперед	ВСД	VGS=-5V, ISD=20A, Tj=175°C	-	4.1	-	V
Постоянный диодный прямой ток	ИС	VGS=-5V	-	75	-	А.
Время восстановления	trr	VGS=-5V,	-	32	-	n
Сбор за возврат средств	Кррр	ISD=35A,	-	769	-	nC
Пиковый обратный восстановительный ток	Иррм	VR=800В, di/dt=3000A/μs	-	39	-	А.

Обратно. Диод Характеристики @Tc=25°C (если только В противном случае Уточняется)

Положение	Символ	Условия	минуты.	Ценности Тип.	Макс.	Единица
Тепловое сопротивление от соединения до корпуса	RθJC		-	0.41	-	°C/W

Типичный Производительность

1200В гибридный Си-Си дискретный Мосфет DS-SPS40MA12E4S-S03130001 V1.0 3

1200В гибридный Си-Си дискретный Мосфет DS-SPS40MA12E4S-S03130001 V1.0 4

1200В гибридный Си-Си дискретный Мосфет DS-SPS40MA12E4S-S03130001 V1.0 5

Типичный Производительность

Типичный Производительность

1200В гибридный Си-Си дискретный Мосфет DS-SPS40MA12E4S-S03130001 V1.0 12

1200В гибридный Си-Си дискретный Мосфет DS-SPS40MA12E4S-S03130001 V1.0 13

1200В гибридный Си-Си дискретный Мосфет DS-SPS40MA12E4S-S03130001 V1.0 14

Типичный Производительность

1200В гибридный Си-Си дискретный Мосфет DS-SPS40MA12E4S-S03130001 V1.0 15

Это Кремниевый карбид (SiC) Металлический оксид-полупроводниковый транзистор с полевым эффектом (MOSFET) с номинальным напряжением 1200 В и сопротивлением в режиме включения (RDS ((on)) 40 миллиоммов (40mΩ).SiC MOSFET известны своей высокой напряженностью и низким сопротивлением на состоянии, что делает их подходящими для эффективных энергетических электронных приложений, таких как высокочастотные преобразователи и электромобили.Сопротивление 40mΩ в состоянии включения указывает на относительно низкие потери мощности во время проводности, способствуя повышению эффективности в высокомощных приложениях.

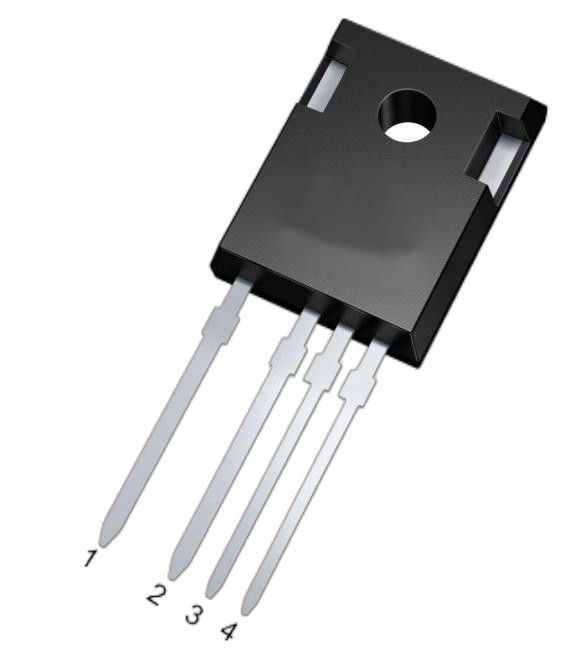

Пакет Конспект: TO-247-4L
