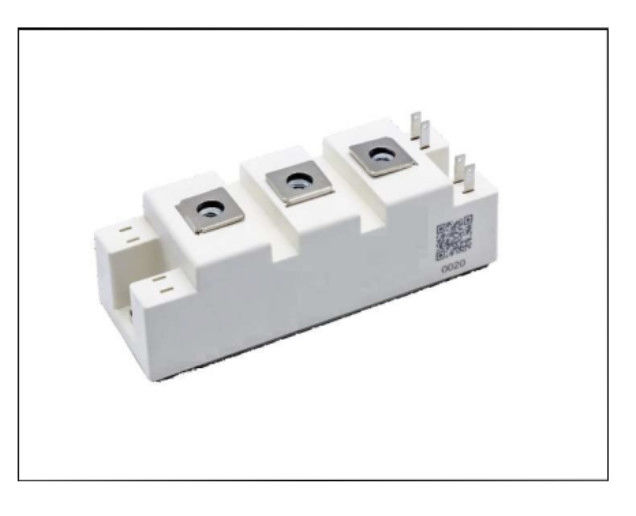

Модуль IGBT высокой мощности 150A 34 мм DS-SPS150B12G3M4-S0401G0021 V1.0.

Name: Модуль IGBT высокой мощности 150A 34 мм DS-SPS150B12G3M4-S0401G0021 V1.0.
Brand: Модуль IGBT высокой мощности 150A 34 мм DS-SPS150B12G3M4-S0401G0021 V1.0.
SKU: SPS150B12G3M4
Rating: 4.6 (168 reviews)

Подробная информация о продукции

Номер модели: SPS150B12G3M4

Условия оплаты и доставки

Лучшая цена

Подробная информация о продукции

Описание продукта

Выделить:
                                                Модуль IGBT высокой мощности 34 мм, Модуль IGBT высокой мощности 150A, Модуль IGBT 150A 34 мм


Модуль IGBT высокой мощности 150A 34 мм DS-SPS150B12G3M4-S0401G0021 V1.0.

Сильная энергия DS-SPS150B12G3M4-S0401G0021 V1.0.

1200 В 150A IGBT Половина Мост Модуль

1200 В 150A IGBT

Особенности:

□ Технология 1200В Trench+ Field Stop

□ Диоды с свободными колесами с быстрой и мягкой обратной рекуперацией

□ V_{CE ((sat)}с положительным температурным коэффициентом

□ Низкие потери при переключении

Типичный Применение:

□ Двигатели/сервоприводы

□ Преобразователи высокой мощности

□ UPS

□ Фотоэлектрическая энергия

Пакет

Положение	Символ	Условия		Ценности			Единица
Испытательное напряжение изоляции	ВИЗОЛ	RMS, f = 50 Hz, t = 1 min		4.0			kV
Материал основной платы модуля				Ку
Внутренняя изоляция		(класс 1, IEC 61140) Основная изоляция (класс 1, IEC 61140)		Аль.₂О₃
Расстояние ползания	ДРЕПП	Терминал к теплоотводу		17.0			мм
	ДРЕПП	терминал к терминалу		20.0
Разрешение	Да, ясно.	Терминал к теплоотводу		17.0			мм
	Да, ясно.	терминал к терминалу		9.5
Сравнительный индекс отслеживания	CTI			> 200

Положение	Символ	Условия		Ценности			Единица
				Минуточку.	Тип.	Макс. Макс.
Модуль блуждающей индуктивности	LsCE				20		nH
Модульное сопротивление свинцу, терминалы - чип	RCC+EE		T_В= 25°C		0.65		mΩ
Температура хранения	Tstg			-40		125	°C
Момент установки для установки модуля	M6			3.0		5.0	Nm
Крутящий момент терминального соединения	М5			2.5		5.0	Nm
Вес	G				160		g

IGBT

Максимальная Рейтинговый Ценности

Положение	Символ	Условия		Ценности	Единица
Напряжение коллектора-излучателя	VCES		T_вж= 25°C	1200	V
Максимальное напряжение порта-излучателя	VGES			± 20	V
Переходное напряжение порта-излучателя	VGES	t_p≤ 10μs, D=0.01		± 30	V
Постоянный ток в коллекторе постоянного тока	Я..._В		T_В= 25°C	200	А.
Постоянный ток в коллекторе постоянного тока	Я..._В		T_В=100°C	150	А.
Импульсный ток коллектора,tp ограничен T_jmax	ICpulse			300	А.
Рассеивание энергии	Ptot			600	W

Характеристика Ценности

Положение	Символ	Условия		Ценности			Единица
Положение	Символ	Условия		Минуточку.	Тип.	Макс. Макс.	Единица
Напряжение насыщения коллектора-излучателя	VCE ((sat)	Я..._В=150A, V_ГЭ=15В	T_вж= 25°C		1.50	1.80	V
			T_вж=125°C		1.65
			T_вж= 150°C		1.70
Пороговое напряжение	VGE ((th)	V_CE=V_ГЭЯ..._В=6mA		5.0	5.8	6.5	V
Ограничительный ток коллектора-излучателя	ICES	V_CE=1200В, V_ГЭ=0В	T_вж= 25°C			100	μA
Ограничительный ток коллектора-излучателя	ICES	V_CE=1200В, V_ГЭ=0В	T_вж= 150°C			5	mA
Ток утечки от порта-излучателя	IGES	V_CE=0V,V_ГЭ=±20В, T_вж= 25°C		-200.		200	nA
Сбор за вход	Q._G	V_CE=600В, I_В= 150A, V_ГЭ=±15В			1.8		μC
Вводная емкость	Сие	V_CE=25В, V_ГЭ=0V, f =100kHz			30.0		nF
Выходная емкость	Коэ				0.95
Капацитет обратной передачи	Крес				0.27
Внутренний резистор шлюза	RGint	T_вж= 25°C			2		Ω
Время задержки включения, индуктивная нагрузка	Включено	V_CC= 600 В,I_В=150A R_G=3,3Ω, V_ГЭ=±15В	T_вж= 25°C		128		n
			T_вж=125°C		140		n
			T_вж= 150°C		140		n
Время подъема, индуктивная нагрузка	t_r		T_вж= 25°C		48		n
			T_вж=125°C		52		n
			T_вж= 150°C		52		n
Время задержки отключения, индуктивная нагрузка	Тд ((отключено)	V_CC= 600 В,I_В=150A R_G=3,3Ω, V_ГЭ=±15В	T_вж= 25°C		396		n
			T_вж=125°C		448		n
			T_вж= 150°C		460		n
Время падения, индуктивная нагрузка	t_f		T_вж= 25°C		284		n
			T_вж=125°C		396		n
			T_вж= 150°C		424		n
Потеря энергии при включении на импульс	Эон	V_CC= 600 В,I_В=150A R_G=3,3Ω, V_ГЭ=±15В	T_вж= 25°C		4.9		mJ
			T_вж=125°C		7.6		mJ
			T_вж= 150°C		8.3		mJ
Выключить потерю энергии на импульс	Еоф		T_вж= 25°C		16.1		mJ
			T_вж=125°C		21.7		mJ
			T_вж= 150°C		22.5		mJ
Данные SC	МКК	V_ГЭ≤ 15 В, В_CC=800В	tp≤10μs T_вж= 150°C			650	А.
Тепловое сопротивление IGBT, корпус соединения	RthJC					0.25	К / В
Операционная температура	TJop			-40		150	°C

Диод

Максимальная Рейтинговый Ценности

Положение	Символ	Условия		Ценности	Единица
Повторяющееся обратное напряжение	VRRM		T_вж= 25°C	1200	V
Постоянный постоянный ток вперед	Я..._F			150	А.
Диодный импульсный ток,tp ограниченный T_Jmax	IFpulse			300	А.

Характеристика Ценности

Положение	Символ	Условия		Ценности			Единица
				Минуточку.	Тип.	Макс. Макс.
Напряжение вперед	V_F	Я..._F= 150A, V_ГЭ=0В	T_вж= 25°C		2.30	2.70	V
			T_вж=125°C		2.50
			T_вж= 150°C		2.50
Время обратного восстановления	trr	Я..._F=150А ДИ_F/dt=-3300A/μs (T)_вж=150°C) V_R= 600 В, V_ГЭ=-15В	T_вж= 25°C		94		n
			T_вж=125°C		117
			T_вж= 150°C		129
Пиковый обратный рекуперативный ток	IRRM		T_вж= 25°C		151		А.
			T_вж=125°C		166
			T_вж= 150°C		170
Сбор за возврат средств	QRR		T_вж= 25°C		15.6		μC
			T_вж=125°C		23.3
			T_вж= 150°C		24.9
Потери энергии обратной рекуперации на импульс	Эрек		T_вж= 25°C		6.7		mJ
			T_вж=125°C		10.9
			T_вж= 150°C		11.9
Тепловое сопротивление диодов, корпус соединения	RthJCD					0.46	К / В
Операционная температура	TJop			-40		150	°C

Выпуск характеристика (типичная) Выпуск характерный (типичный)

Я..._В= f (V_CE) I_В= f (V_CE) Т_вж= 150°C

Модуль IGBT высокой мощности 150A 34 мм DS-SPS150B12G3M4-S0401G0021 V1.0. 5

IGBT

Перевод Характерный (типичный) Переход убытки IGBT(типичный)

Я..._В= f (V_ГЭ) E = f (R_G)

V_CE= 20ВВ_ГЭ= ±15В, I_В= 150A, V_CE= 600 В

Модуль IGBT высокой мощности 150A 34 мм DS-SPS150B12G3M4-S0401G0021 V1.0. 6

IGBT RBSOA

Переход убытки IGBT(типичный) Обратно предвзятость безопасно работающий Площадь (RBSOA)

E = f (I_В) I_В=f (V)_CE)

V_ГЭ= ±15В, R_G= 3.3Ω, V_CE= 600ВВ_ГЭ= ±15В, R_Гоф= 5,1Ω, T_вж= 150°C

Модуль IGBT высокой мощности 150A 34 мм DS-SPS150B12G3M4-S0401G0021 V1.0. 7

Типичный емкость как а) Функция из коллектор-эмитент напряжение (типичный)

C = f (V)_CE) V_ГЭ= f (Q_G)

f = 100 кГц, V_ГЭ= 0V I_В= 150A, V_CE= 600 В

Модуль IGBT высокой мощности 150A 34 мм DS-SPS150B12G3M4-S0401G0021 V1.0. 8

IGBT Вперед характеристика из Диод (типичный)

IGBT преходящий тепловая Импедантность как а) Функция пульса ширинаЯ..._F= f (V_F)

Zth(j-c) = f (t)

Модуль IGBT высокой мощности 150A 34 мм DS-SPS150B12G3M4-S0401G0021 V1.0. 9

Потери при переключении Диод (типичный)Потери диоды (типичные)

Е_Рекс= f (R_G) E_Рекс= f (I_F)

Я..._F= 150A, V_CE= 600 В R_G= 3.3Ω, V_CE= 600 В

Модуль IGBT высокой мощности 150A 34 мм DS-SPS150B12G3M4-S0401G0021 V1.0. 10

Диод преходящий тепловая Импедантность как а) Функция из пульс ширина

Zth(j-c) = f (t)

Модуль IGBT высокой мощности 150A 34 мм DS-SPS150B12G3M4-S0401G0021 V1.0. 11

Модуль 1200V 150A IGBT Half Bridge интегрирует два IGBT в конфигурацию полумоста.обеспечивает точное управление напряжением (1200 В) и током (150 А)Эффективное охлаждение имеет важное значение для надежной работы, а подробные спецификации можно найти в листе данных производителя.
